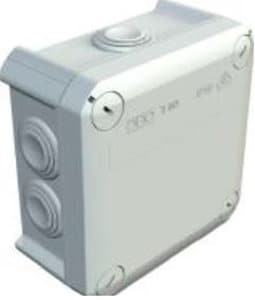

Loop Isolator Modul LIM

Leistungsmerkmale

Erhöhte Ausfallsicherheit im Vergleich zur Stichverkabelung
Vollredundante 100 V Ringleitungs-technologie
Umfangreiche Topologien sind möglich
Kurzschluss- und Drahtbruch-tolerant
Zertifiziert nach EN 54-17
Großes Einsparpotenzial bei Verkabelung und Installation

Technische Daten

Nennspannung: V AC
Input-Clipping
Verzerrung bei -3dB unter Nennleistung (ohmsche Last)
Ausgangsspannung
Alle Kanäle auf Batterienennspannung geladen
Alle Kanäle werden mit Netznennspannung geladen
Betriebsarten
Frequenz
Versorgungsspannung_a
Eigenschwingungsfrequenz im Ruhezustand
Effizienz bei maximaler Last
Eingangsimpedanz (symmetrisch)
Empfindlichkeit
Spannungsverstärkung
Maximale Tragfähigkeit
Verzerrung bei Nennleistung (ohmsche Last)
Frequenzgang bei Nennleistung
Vorgang Klasse D
Temperaturkompensationsfaktor für Batterieladegerät
Schutz vor tiefer Batterieentladung
Starten des Ladegeräts
Impedanz der Batteriequelle
Strombegrenzung des Batterieladegeräts
Kapazität der ventilgeregelten Blei-Säure-Batterie
Zulassung/Zertifizierung VDE, Semko (EN 60934)
Isolationswiderstand
Stehspannung Prüfspannung
Abschaltung
Lebensdauer
Kontrolllampe
Nennstrom
Signal Rausch Verhältnis
Frequenzbereich_fr: kHz
Leitungsspannung
Lautsprecher_Line_Modul
Spitzenspannungswiderstand
max_Schaltkontaktstrom
max_Schaltkontaktspannung
Lastimpedanz min.
SNR
THD
max_Ausgangspegel_FR
Audio Ausgangskanäle
Ausgabetype
Max. Leistung pro Modul
Audiolatenz
Ausgangskanäle
Audioübertragungsformat
Ethernet
Ausgangsimpedanz
Frequenzgang
Nennausgangspegel
Audioausgang:
Störspannungsabstand Leitung
Störspannungsabstand Mikrofon
Frequenzgang Leitung
Frequenzgang Mikrofon
Nenneingangspegel Leitung
Nenneingangspegel Mikrofon
Audioeingangskanäle
Kurzschlussfest gegen + 24 V
Laststrom je Ausgang
Eingangswiderstand
Eingangsspannung logisch 0
Eingangsspannung logisch 1
Eingangsspannung
Audiospeicher
Encoder/Decoder
Abtastrate
Spannungsversorgung
Leistungsaufnahme
Max. externe Spannung: V DC
Linienspannung
Max. Anzahl der Linien pro Modul
Max Leistung pro Linie
Max. Anzahl Module pro INC
Betriebstemperatur
Kanaltrennung
Klirrfaktor bei 1 kHz
Zulassung
Wirkungsgrad
Störspannungsabstand
Eingangspegel
Ausgangsleistung *8
Strom (1 kHz Sinus/1 Min.) bei 24 V DC *7
Nennstrom bei 230 V AC *6
Nennstrom bei 24 V DC*6
Nennfrequenz
Notstromversorgung: V DC
Technologie
Betriebsspannung: V DC
Betriebsspannung
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Leistungsaufnahme: W
Nennspannung
Ausgangsspannung: V AC
Ausgangsstrom: A
Kontaktbelastung Relais

Übertragungsrate
Übertragungsdistanz
Übertragungsbereich
Eingangsimpedanz (System)
Kanaltrennung: dB
Klirrfaktor bei Nennpegel
Empfindlichkeit: mV
Schallpegel: dB
Impedanz: Ω
Faser
Betriebsspannung: 24 V DC
Stromaufnahme: 1 mA (Schnellladestrom 10 mA max.)
Umgebungstemperatur: -5 °C ... 55 °C
Lagertemperatur: -40 °C ... 70 °C
Rel. Luftfeuchte: < 95 % (ohne Betauung)
Rel. Luftfeuchte
Schutzart: IP 66
Gehäuse
Maximale Linienspannung: 100 Vrms AC oder 30 V DC
Maximale Linienspannung (ohne Kurzschluss oder Teilkurzschlussfehler): 20 V DC
Maximaler Dauerstrom bei geschlossenem Schalter: 6 A
Maximaler Schaltstrom (bei Kurzschluss): 6 A
Maximale Serienimpedanz bei geschlossenem Schalter (ZC max.): < 100 mΩ
Farbe

Befestigung
Gewicht: ca. 130 g
Gewicht

Abmessungen: B: 114 mm H: 114 mm T: 57 mm
Einbaumaß

Leistungserklärung
Ausgangsstrom (Ruhe)
Ausgangsstrom (Alarm)
Notstromversorgung
RS-485 Baudrate
RS-485 End of Line Widerstand
Maximale Verstärker Eingangsspannung
Maximaler Verstärkerstrom Maximaler
DC Ausgangsspannungsbereich
Maximaler DC Ausgangsstrom
Schwellenwert für die Aktivierung/ Deaktivierung vom LIM: Differenz der Linienspannung <1V /Linienspannungsdifferenz >1V und Reset-Signal wird empfangen

Zusätzliche Informationen

Bitte beachten Sie, dass die Verstärker 4XD125B (585030) und 4XD250B (585031) nicht mit der Ringleitungstechnologie kompatibel sind!

Downloads

Produktdatenblatt

Ausschreibungstext
