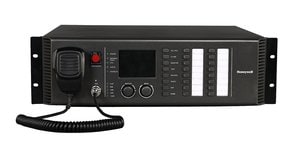

INTEVIO Steuerzentrale RK-MCU

Die Steuerzentrale RK-MCU ist das Herzstück des Sprachalarmsystems INTEVIO. Sie steuert bzw. überwacht alle Systemkomponenten und stellt über viele Bedienelemente und ein großes Graphikdisplay eine optimale Benutzerfreundlichkeit sicher. Über die Steuereinheit RK-MCU kann die Anlage für verschiedenste Anwendungsfälle programmiert werden. Mit jeweils zwei Audio Ein- und Ausgängen, 10 Kontakteingängen, 8 Kontaktausgängen, 8 AB Lautsprecherlinien und einem integrierten 500W Leistungsverstärker bietet die RK-MCU alle Funktionen für die Beschallung eines kleinen bis mittelgroßen Projekts. Wenn ein größerer Leistungsumfang oder eine Sprachalarmfunktionalität erforderlich ist, kann dies problemlos und kostengünstig durch eine Erweiterung der Anlage erreicht werden. Hierfür stehen die Erweiterungsmodule RK-ZONE8 und die Leistungsverstärker RK-AMP500 zur Verfügung.

Mit diesen Komponenten kann die INTEVIO Sprachalarmanlage auf bis zu 128 AB Lautsprecherlinien mit der erforderlichen Leistung ausgebaut werden. Die Anlage kann je nach Anforderung als Ein- oder Zweikanalsystem betrieben und optional mit einem PTT-Mikrofon „HN-PTT“ ausgestattet werden.

Automatische Fehlerdiagnose und Ausfallsicherheit

Das Sprachalarmsystem INTEVIO verfügt eine automatische Fehlerdiagnose nach EN 54-16 und kann alle Komponenten, wie Haupt- und Ersatzstromversorgung, Prozessor (CPU), Mikrofon, Verstärker, Lautsprecherlinien, usw. auf einwandfreie Funktion überwachen.

Detaillierte Informationen zu einzelnen Störungen werden im LCD-Display zusammen mit den dazugehörigen Fehlerprotokollen angezeigt und im System gespeichert.

Über den herkömmlichen Standard der Ausfallsicherheit hinaus bietet die Steuerzentrale RK-MCU eine Notbetriebsfunktion. Hiermit kann selbst einem Prozessorausfall (CPU) noch eine Sammeldurchsage (All Call) in alle Bereiche abgesetzt werden. Hierzu könnte das PTT-Mikrofon direkt an der Steuerzentrale verwendet werden.

Zeitgesteuerte Funktionen und integrierter Kalender

Die Steuereinheit RK-MCU hat einen Kalender und zeitgesteuerte Funktionen integriert über die z.B. ein Pausengong in Schulen oder zeitgesteuerte Durchsagen programmiert werden können.

Aufzeichnen und Wiedergabe von Durchsagen

Die Steuereinheit RK-MCU verfügt über einen integrierten Speicher, in dem unter anderem vom Benutzer aufgenommene Durchsagen gespeichert und später wiedergegeben werden können. Dadurch lässt sich die Anlage effizienter nutzen. Zum Beispiel können in einem Einkaufszentrum oder Supermarkt, Werbedurchsagen direkt vom Benutzer schnell und unkompliziert aktualisiert und angepasst werden.

Kostenminimierung durch integrierten Verstärker und optimierten Funktionsumfang in der Steuerzentrale

Die Steuerzentrale RK-MCU hat einen 500 W Verstärker integriert, über den bis zu 8 integrierte AB Lautsprecherlinien gespeist werden können. Darüber hinaus verfügt die Steuerzentrale über zahlreiche Ein- und Ausgänge für verschiedene Funktionen. Somit können ohne zusätzliche Erweiterungen eine Vielzahl von Applikationen realisiert werden. Das minimierte den Aufwand für Installation, Inbetriebnahme und sorgt für minimale Kosten.

Artikel-Nr.:
RK-MCU / HN-PTT

Leistungsmerkmale

  • Integrierte Steuerzentrale für Beschallungs- und Sprachalarmanwendungen
  • Ausgelegt für Ein- oder Zwei-Kanal-Betrieb
  • Erweiterung auf bis zu 128 AB Lautsprecherlinien möglich
  • Bestandteil der EN 54-16 Zulassung des Sprachalarmsystems INTEVIO
  • 2 Audioeingänge
  • 2 Audioausgänge
  • Bis zu 8 AB Lautsprecherzonen mit einer Leistung von bis zu 500 W
  • 10 überwachte Kontakteingänge und 8 Kontaktausgänge
  • Integrierter 500 W-Leistungsverstärker (Klasse D)
  • Erhöhung der Leistung pro Verstärkerkanal auf maximal 1000 W mit Booster Verstärker
  • Innovatives kostenloses Programmiertool zur einfachen und komfortablen Programmierung und Konfiguration des Systems
  • Eingebauter 1 GB-Flash-Speicher und 4 GB-SD-Karte für die Speicherung von Audiodateien, Meldelisten, Konfigurationsdaten und Protokollen (Log-Dateien)
  • Integrierte Lösung mit Aufnahme- und Wiedergabefunktion, automatische Überwachung und Fehlerdiagnose, Steuerung und Überwachung von einem Havarieverstärker
  • Anbindungsmöglichkeit von Bestandsanlagen mit Kontaktinterface
  • Mehr Effizienz bei Installation, Inbetriebnahme und Programmierung durch Plug & Play.
  • Optimale Benutzerfreundlichkeit durch großes Graphikdisplay und viele gut zugängliche Bedienelemente

Technische Daten

Nennspannung
230 V AC
Input-Clipping
Verzerrung bei -3dB unter Nennleistung (ohmsche Last)
Ausgangsspannung
Alle Kanäle auf Batterienennspannung geladen
Alle Kanäle werden mit Netznennspannung geladen
Betriebsarten
Frequenz
Versorgungsspannung_a
Eigenschwingungsfrequenz im Ruhezustand
Effizienz bei maximaler Last
Eingangsimpedanz (symmetrisch)
Empfindlichkeit
Spannungsverstärkung
Maximale Tragfähigkeit
Verzerrung bei Nennleistung (ohmsche Last)
Frequenzgang bei Nennleistung
Vorgang Klasse D
Temperaturkompensationsfaktor für Batterieladegerät
Schutz vor tiefer Batterieentladung
Starten des Ladegeräts
Impedanz der Batteriequelle
Strombegrenzung des Batterieladegeräts
Kapazität der ventilgeregelten Blei-Säure-Batterie
Zulassung/Zertifizierung VDE, Semko (EN 60934)
Isolationswiderstand
Stehspannung Prüfspannung
Abschaltung
Lebensdauer
Kontrolllampe
Nennstrom
Signal Rausch Verhältnis
Frequenzbereich_fr
kHz
Leitungsspannung
Lautsprecher_Line_Modul
Spitzenspannungswiderstand
max_Schaltkontaktstrom
max_Schaltkontaktspannung
Lastimpedanz min.
SNR
THD
max_Ausgangspegel_FR
Audio Ausgangskanäle
Ausgabetype
Max. Leistung pro Modul
Audiolatenz
Ausgangskanäle
Audioübertragungsformat
Ethernet
Ausgangsimpedanz
Frequenzgang
Nennausgangspegel
Audioausgang:
Störspannungsabstand Leitung
Störspannungsabstand Mikrofon
Frequenzgang Leitung
Frequenzgang Mikrofon
Nenneingangspegel Leitung
Nenneingangspegel Mikrofon
Audioeingangskanäle
Kurzschlussfest gegen + 24 V
Laststrom je Ausgang
Eingangswiderstand
Eingangsspannung logisch 0
Eingangsspannung logisch 1
Eingangsspannung
Audiospeicher
Encoder/Decoder
Abtastrate
Spannungsversorgung
Leistungsaufnahme
Max. externe Spannung
V DC
Linienspannung
Max. Anzahl der Linien pro Modul
Max Leistung pro Linie
Max. Anzahl Module pro INC
Betriebstemperatur
Kanaltrennung
Klirrfaktor bei 1 kHz
Zulassung
Wirkungsgrad
Störspannungsabstand
Eingangspegel
Ausgangsleistung *8
Strom (1 kHz Sinus/1 Min.) bei 24 V DC *7
Nennstrom bei 230 V AC *6
Nennstrom bei 24 V DC*6
Nennfrequenz
Notstromversorgung
V DC
Technologie
Betriebsspannung
24 V DC
Betriebsspannung
21,5 ... 28,5 V DC
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Leistungsaufnahme
W
Nennspannung
Ausgangsspannung
V AC
Ausgangsstrom
A
Kontaktbelastung Relais

Übertragungsrate
Übertragungsdistanz
Übertragungsbereich
Eingangsimpedanz (System)
Kanaltrennung
dB
Klirrfaktor bei Nennpegel
Empfindlichkeit
mV
Schallpegel
dB
Impedanz
Ω
Faser
Umgebungstemperatur
-10 °C ... 50 °C
Lagertemperatur
-40 °C ... 70 °C
Rel. Luftfeuchte
Rel. Luftfeuchte
Schutzart
Gehäuse
Farbe

Befestigung
Gewicht
Gewicht
ca. 14,3 kg (netto)

ca. 17,4 kg (brutto)
Abmessungen
B: 482 mm H: 133,5 mm T: 420 mm
Einbaumaß
B: 580 mm H: 279 mm T: 552 mm (Verpackung)

Leistungserklärung
Ausgangsstrom (Ruhe)
Ausgangsstrom (Alarm)
Notstromversorgung

Zubehör

HN-PTT Push-to-talk-Mikrofon
