Die neue Generation der Handmelder erfüllt die multikulturellen Anforderungen der EN 54-11 als Typ B (indirekte Auslösung) mit zerbrechlichem Element. Das formschöne Meldergehäuse in fünf verschiedenen RAL-Farben ist mit einem Piktogramm versehen, welches international und für Kinder gleichermaßen leicht verständlich ist.
Entsprechend individuellen Anforderungen können optional Beschriftungsfeldfolien verwendet werden, die ohne Hilfsmittel leicht gegen das Piktogramm zu wechseln sind. Das Betätigungselement wird durch eine Glasscheibe geschützt und ist durch Pfeilsymbole gekennzeichnet. Der innovative Handmelder kann mit einfachen Mitteln geprüft werden, indem mit dem Serviceschlüssel der hinter einer Blende versteckte Auslösemechanismus betätigt wird. Die durchdachte Konstruktion ermöglicht eine vereinfachte Installation.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.
Definition Typ B –indirekte Auslösung gem. EN 54-11 § 3.4.2 (Auszug aus der Norm):
Handfeuermelder, bei dem der Wechsel in den Alarmzustand eine zusätzliche Betätigung des Benutzers erfordert, nachdem das zerbrechliche Element zerbrochen oder dessen Lage verändert wurde.
Nicht alle Kombinationsmöglichkeiten von Elektronikmodulen und Gehäusen sind durch den VdS zugelassen. Bei dem Einsatz der Handmelder als Handfeuermelder gemäß EN 54-11 muss zwingend ein rotes Gehäuse mit dem ausgelieferten Piktogramm verwendet werden. Bei Einsatz des Handmelders im Bereich des Wärmeabzugs oder der Löschtechnik müssen die durch die jeweils gültige Norm vorgeschriebenen Gehäusefarben genutzt werden.
Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen, beispielsweise Typ 273-100 (0,5 mm²-1,5 mm²) oder 2273-203 (0,5 … 2,5 mm²), verwendet werden.
Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

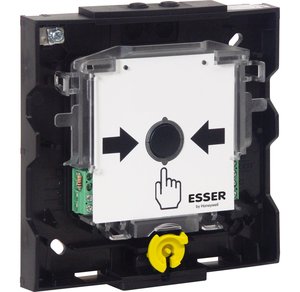

Elektronikmodul mit bedruckter Folie "ESSER by Honeywell " und Drehscheibe "Out of Order" (Piktogramm).
Version: 03.2009
