Leistungsmerkmale
- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- Dreifache Schlüsselfunktion (Testen, Öffnen, Rücksetzen)

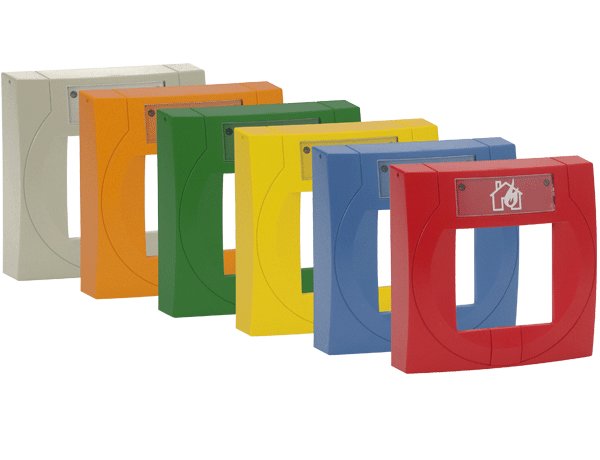

Kunststoffgehäuse-kleine Bauform
Gehäuse für Elektronikmodule 80495x
- Artikel-Nr.:
- VdS-Anerkennung:
Kompakter mikroprozessorgesteuerter
Brandmelde-Computer mit 8 Meldergruppen
nach DIN EN 54, DIN 14675, VDS und VDE
0833.
Betrieb von automatischen Brandmeldern
der Serie 9000 ohne ESK, IQ8Quad Melder
ohne Trenner.
Betrieb von nichtautomatischen Hand-
feuermeldern.
Integrierte Schnittstellen zum Betrieb
erforderlicher Feuerwehrperipherie.
Leistungsmerkmale:
-Grosses LCD-Display mit 8 Zeilen x 40
Zeichen
-Meldergruppeneinzelanzeige integriert
-Konfiguration und Programmierung über
Bediendisplay - ohne Service-PC
-4 Relais, frei programmierbar
potenzialfrei, 30 V DC / 2 A oder
60 V DC / 1 A
-2 Ausgänge zum Anschluss akustischer
bzw. optischer Signalgeber gem.
EN 54-13 (je 29 V DC/max. 500 mA)
-1 Schnittstelle zu einer
Übertragungseinrichtung (AÜE) für
Brandmeldungen
(12 V DC / max. 200mA)
-1 Schnittstelle zu einer
Übertragungseinrichtung (ÜE) für
Störungsmeldungen
(12 V DC / max. 200mA)
-1 Standard-Schnittstelle Löschen für
Brandfallsteuerung Typ C gem.
DIN EN 54-2
-RS485-Schnittstelle zum Anschluss von
Feuerwehrbedienfeld und
Feuerwehranzeigetableau
-1 Ausgang UBext 29 V / 0,5 A-, zur
Spannungsversorgung externer Teilnehmer
-72 h Notstromüberbrückung
-Funktion “Verzögerung der Weiter-
leitung” (gem. DIN VDE 0833-2 zur Ver-
meidung von Falschalarmen, Verzögern/
Erkunden)
-Funktion “Zwei-Meldungs-Abhängigkeit”
(gem. DIN VDE 0833-2 zur Vermeidung von
Falschalarmen), alternativ programmier-
bar als Alarmzwischenspeicherung oder
Zweigruppenabhängigkeit zwischen den
Meldergruppen
-Alarmzähler für max. 10.000 Auslösungen
-Ereignisspeicher für max. 10.000
Einträge
Technische Daten:
Netzspannung: 230 V / 50... 60 Hz
Betriebsspannung: 24 V DC
Nennstrom 0,8 A
Ruhestrom: 100 mA@24 V DC (ohne
Peripherie)
Akkukapazität max. 2 x 12 Ah
Anschlussklemmen 0,6 mm ...1,5 mm2
Umgebungstemperatur: -5°C bis +45°C
Schutzart: IP 30
Gehäuse: ABS, 10% glasfaserverstärkt
Farbe: grau, ähnlich Pantone 538
Gewicht: 5 kg (ohne Akku)
Abmessungen (BxHxT) 450x320x185 mm
Technische Daten
- Allgemeine technische Daten:
- Leistungserklärung
- Nennspannung
- V AC
- Nennfrequenz
- Nennstrom
- Ausgangsstrom
- Akkukapazität
- Betriebsspannung
- Betriebsspannung
- V DC
- Betriebsspannung
- Ruhestrom
- Betriebsspannung (EN 54-17)
- Betriebsspannung Selbsttest
- Lichtquelle
- Leuchtfarbe
- Luftgeschwindigkeit
- Lüfterlautstärke
- Ruhestrom @ BMZAkku
- Anwendungstemperatur Selbsttest
- Ruhestrom @ 9 V DC
- μA
- Ruhestrom @ 12 V DC
- Ruhestrom @ 19 V DC
- μA
- Ruhestrom @ 24 V DC
- Ruhestrom @ BMZAkku
- Ruhestrom @ BMZAkku
- Ruhestrom
- μA
- Stromaufnahme
- Stromaufnahme
- Stromaufnahme @ 12 V DC
- Stromaufnahme @ 24 V DC
- Einschaltstrom
- mA
- Stromaufnahme bei Störung
- mA
- Stromaufnahme Testbetrieb
- mA
- Alarmstrom
- Alarmstrom
- Alarmstrom @ 9 V DC
- mA
- Alarmstrom @ 12 V DC
- Alarmstrom @ 24 V DC
- mA
- Alarmstrom @ 24 V DC
- Alarmstrom ohne Kommunikation
- mA
- Leistungsaufnahme
- Strom für ext. Verbraucher
- A
- Prüfkapazität
- Akkuladung
- Ansprechschwelle Wärmemelder
- Lastfaktor
- Kontaktbelastung Relais
- Kontaktbelastung
- Schallpegel @ 12 V DC
- Schallpegel @ 24 V DC
- Schallpegel
- Melderanzahl/Gruppe
- Beschaltung
- Anzeige
- Betriebsanzeige
- Alarmanzeige
- Störungsanzeige
- Blitzfrequenz
- Blitzenergie
- Blitzfarbe
- Lichtstärke
- Blitzleuchte
- Reichweite
- Anschlussklemmen
- CO-Voralarm
- ppm
- CO-Alarm
- ppm
- Überwachungsfläche
- Überwachungshöhe
- Luftgeschwindigkeit
- Empfindlichkeit
- Anwendungstemperatur
- Umgebungstemperatur
- Lagertemperatur
- Rel. Luftfeuchte
- Rel. Luftfeuchte
- Schutzart
- IP43, IP55 mit 704965
- Schutzklasse
- Ex-Schutz
- Kategorie
- Gehäuse
- PC ASA-Kunststoffgehäuse
- Material
- Montage
- aP
- Signalisierungsbereich
- Montagehöhe Wand
- Raumbreite
- Kategorie Decke
- Montagehöhe Decke
- Raumdurchmesser
- Farbe
- Gewicht
- ca. 33 g
- Gewicht
- Optisches Signalbild
- Lebensdauer optisch
- Drehfrequenz
- Abmessungen
- Inhalt
- Kabellänge
- m
- Sensorlänge
- m
- Melderspezifikation
- DIBt-Zulassung
- Spezifikation
- Kabeldurchmesser
- mm
- Kabeleinführung
- Maximale Rohrlängen
- Abmessungen
- B: 88 mm H: 88 mm T: 21 mm
- Einbaumaß
- Länge
- Leistungserklärung
- DoP-20492130701
- Konformität
Zubehör
1Zusätzliche Informationen
Durch Austausch der Glasscheibe gegen das optional erhältliche Kunststoff-Bedienfeld ist der Melder von außen über den Schlüssel rücksetzbar!
Standardmäßig zur Montage auf uP-Installationsdosen geeignet.
Zur aP-Montage ist das Montagegehäuse 704980 bis 704985 erforderlich. Bitte separat bestellen.
Definition Typ A–Direkte Auslösung gem. EN 54-11 § 3.4.1(Auszug aus Norm):
Handfeuermelder, bei dem der Wechsel in den Alarmzustand automatisch erfolgt (d. h. ohne Notwendigkeit einer weiteren Betätigung), wenn das zerbrechliche Element zerbrochen oder dessen Lage verändert wurde.
Lieferumfang
1 x Schlüssel 704966
