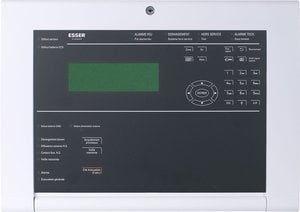

ECS/CMSI ES Line 8 zones avec UGA

809001 | ECS/CMSI ES Line 8 zones avec UGA

Le tableau ES Line est un ECS/CMSI certifié suivant les normes Européennes EN 54 pour la partie détection incendie et NF S61-936 pour l'UGA intégrée .

Part-No.:
809001
Certification:
NF SSI

Caractéristiques

  • ECS 8 zones pouvant comporter jusqu'a 32 détecteurs chacunes
  • Nouveaux détecteurs intelligents ES Detect
  • Un large écran de 8 lignes de 40 caractères pour une exploitation facilitée
  • Une UGA intégrée 2 départs jusqu'a 1 A chacune avec l'alimentation interne
  • Mise en service et exploitation simplifiée et intuitive à l'aide du clavier et de l'afficheur
  • Configuration avancée avec le tools 8000 Light
  • 4 fonctions de mise en sécurité pour l'évacuation, le compartimentage et le désenfumage (pour la version ES Line C)
  • Contrôle de position des DAS sur 1 câble (Version ES Line C)
  • 1 liaison pour Tableaux répétiteurs d'exploitation TRE

Données techniques

Tension nominale
230 V AC
Certification
Puissance Entrée d'alimentation et Sortie DAS sous 48 V
Puissance Entrée d'alimentation et Sortie DAS sous 24 V
Tension Sortie DAS (sécurité positive uniquement)
Tension Entrée d'alimentation
Tension Entrée de télécommande à émission de tension
Tension Entrée de télécommande à rupture de courant
Tension nominale
Fréquence nominale
50 Hz ... 60 Hz
Fréquence nominale
Hz
Courant nominal
0,084 A
Tension d'utilisation
Tension d'utilisation
V DC
Tension d'utlisation
Tension de sortie
29 V DC
Nennstrom_Text
Tension de sortie
Courant de sortie
Courant de sortie
Courant de repos

Consommation en veille @ 9 Vcc
Consommation de courant
Consommation de courant
Consommation électrique @ 12 Vcc
Consommation électrique @ 24 Vcc
Courant de l'alarme
Alimentation pour dispositifs extérieurs
A
Charge admise par ligne
Consommation électrique
W
Alimentation
Capacité des batteries
2 x 7Ah (ECS) 2 x 4Ah (UGA/CMSI)

Resolution
Pouvoir de coupure
Pouvoir de coupure
Borne de connexion
Force de maintien
N
Cable entry
Température d'utilisation
Température ambiante
-5 °C ... 45 °C
Température de stockage
-5 °C ... 50 °C
Umgebungsbedingungen
Humidité relative
Humidité relative
< 95 %
Indice de protection
IP 30
Boîtier
ABS, 10 % fibre de verre renforcé, V-0
Matériau
Couleur
gris, type Pantone 538

Color front plate
Height
Poids
Poids
env. 5 kg (sans batteries)

FO-Connecteur
Longueur du câble
m
Câble
Dimensions
L: 450 mm H: 320 mm P: 185 mm


Déclaration des performances
Certification suivant
Certification

Accessoires

800171.F Détecteur thermostatique ES Detect TM

800271.F Détecteur thermovélocimétrique ES Detect TD

800371.F Détecteur optique de fumée ES Detect O

800375.F Détecteur de fumée multicapteur ES Detect OTblue

805590 Socle standard pour détecteurs de la série IQ8Quad et ES Detect

M1A-R910SF-U007-01 Déclencheur manuel MCP1A avec membrane

W1A-R910SF-U007-01 Déclencheur manuel WCP1A avec membrane IP 67

808626 Elément de fin de ligne EOL-I pour dispositif E/S 808623.F0 et ES Line

80250F Tableau répétiteur d'exploitation REFLEX

Information additionnelle

Prévoir en plus le nombre d'EOL-I (808626) correspondant au nombre de zones utilisées.

Contenu de la livraison

Ensemble complet livré prêt à installer avec batteries ECS et UGA, les notices d'installation et d'utilisation.

Fiche Technique

Version: 05/2024

Langue:
Français
Extension de document:
pdf
