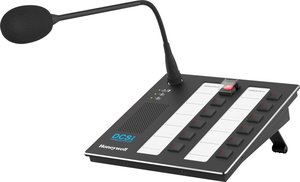

Station d'appel numériqueVariodyn D1 DCS Plus

583520 | Station d'appel numériqueVariodyn D1 DCS Plus

Les stations d’appel numériques DCS Plus servent à la sélection de circuits de haut-parleurs, la transmission d'annonces vocales, ainsi que de divers gongs et alarmes. Elles sont équipées de 12 touches librement configurables et d’un micro col de cygne. La station d’appel est connectée à un bus de données DAL (Raccordement audio numérique) disponible au niveau des DOM (Modules de sorties numériques) ou Comprio via un câble CAT5 standard. Tous les signaux de contrôle ainsi que tous les signaux audio sont transmis de façon numérique. Jusqu’à 4 stations d’appel numériques peuvent être connectées à un DOM via 4 bus DAL ou 3 sur un Comprio. Bien entendu, chaque station d’appel numérique du système peut générer et aussi recevoir simultanément différentes transmissions vocales et différents signaux de contrôle. Une station d’appel numérique peut être placée à une distance pouvant aller jusqu’à 300 m (qui peut être étendue maximum à 20 000 m au moyen d’une fibre optique) et peut être étendue avec maximum 6 extensions de clavier numérique DKM Plus, le nombre total de touches disponibles et de voyants pouvant aller jusqu’à 120 par station de communication.

La fonction de micro dans la station de communication est constamment contrôlée en acoustique. Par ailleurs, le DCS Plus propose une entrée et une sortie audio externes supplémentaires qui peuvent être utilisées pour connecter des périphériques audio tels que des lecteurs CD ou des magnétophones.

Part-No.:
583520

Caractéristiques

  • • Possibilité de câblage redondant
  • • Câble CAT5 économique
  • • Micro électret col de cygne avec diagramme
  • cardioïde
  • • Contrôle permanent du microphone et de la ligne de
  • transmission vers le module d’interface suivant
  • • Haut-parleur à large bande pour le contrôle du microphone,
  • la lecture des messages et l’utilisation de
  • l’interphone
  • • Protection mécanique contre les déconnexions
  • • Entrée/sortie audio supplémentaire (DCS15) ; par
  • exemple pour des périphériques audio tels que des
  • lecteurs de CD
  • • Fonction de multiplexage avec d’autres modules de
  • communication via un éventuel haut-parleur intégré
  • • 12 touches et LED’s librement configurables

Données techniques

Sortie audio:
Consommation électrique
Tension d'utlisation
Übertragungsbereich
Spezifikation
Type de sortie
Niveau nominal
0 dBu
Niveau de sortie max.
dBu
Gamme de transmission
60 Hz ... 22000 Hz
Distorsion harmonique au niveau nominal
Rapport signal/bruit non pondéré au niveau nominal
Impédance de sortie
Entrée Audio:
Type d'entrée
Niveau nominal
0 dBu
Gamme de transmission

Rapport signal/bruit non pondéré au niveau nominal
Données Techniques Générales:
Tension d'utilisation
V DC
Consommation électrique @ 24 Vcc
mA
Microphone
Electret, uni-directionel
Col de cygne
400 mm

60 Hz ... 22000 Hz
Puissance haut-parleur
Taux d’échantillonnage
48 kHz
Convertisseur A/N
24 Bit
Consommation de courant
70 mA
Longueur d'ondes
nm
Gamme
m
Gamme
km
FO-Connecteur
Température ambiante
-5 °C ... 55 °C
Température de stockage
Humidité relative
< 93 % (sans condensation)
Humidité relative
Indice de protection
Boîtier
Couleur
Noire, similaire RAL 9005

Poids
Poids
env. 1,42 kg

Dimensions
L: 200 mm H: 49.4 mm P: 200 mm


Déclaration des performances

Accessoires

583526 Extension de station d’appel DKM Plus

Information additionnelle

La station d’appel numérique peut être montée au même niveau que la surface d’une table.

Contenu de la livraison

Un câble CAT5 de 3 m de long servant à connecter la station d’appel numérique à une prise murale est inclus.
