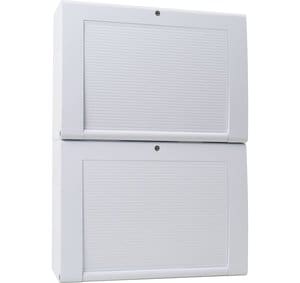

Netzteilerweiterung

| Netzteilerweiterung

Durch eine „Kaskadierung“ der Energieversorgungsmodule kann eine maximale Leistung von 450 W (bei nominal 24 V) pro Zentrale zur Verfügung gestellt werden. Jedes Netzteil kann für die erforderliche Notstrom-Überbrückungszeit 2 x 2 Akkumulatoren 12 V/24 Ah oder 12 V/12 Ah überwachen und nachführen. Daraus ergibt sich pro Netzteil eine maximale Akkukapazität von 24 V/48 Ah, die auf bis zu 144 Ah mit drei Netzteilen erhöht werden kann. Dadurch verfügt das System über ausreichende Energiereserven für Alarmierungsbereiche, Brandschutz- und Anzeigeeinrichtungen, linienförmige Rauch- und Wärmemelder sowie andere Detektions- und Steuereinrichtungen des Systems.Zudem kann durch eine ringförmige Verdrahtung die Energieversorgung redundant ausgelegt werden. Auch eine „Drei-Phasen-Versorgung“ (400 V) ist so möglich, sodass der Vorteil für eine separate Phasenabsicherung für jedes Netzteil entsteht. Auch bei Verlust einer Phase versorgen zwei Netzteile zuverlässig das System weiter.

Artikel-Nr.:
VdS-Anerkennung:
G 205129

Leistungsmerkmale

CLSS

Technische Daten

Nennspannung
230 V AC
Betriebstemperatur
Empfindlichkeit
Frequenzgang
Nennimpedanz
Nennleistung
W
Max. Leistung
Größe
Nenneingangsspannung
Nenneingangsstrom
Welligkeit
Ausgangsleistung *8
Ausgangssicherung
Ausgangsspannung
Effizienz
Art der Installation
Vorschriften
Überspannungskategorie
Schutzklasse
Installationsort
Nennfrequenz
50 Hz ... 60 Hz
Nennstrom
0,8 A
Betriebsspannung
Ausgangsspannung
24 V DC
Ausgangsstrom
max. 6 A
Ausgangsstrom
Ausgangsnennstrom
A
Ruhestrom

Stromaufnahme
Strom für ext. Verbraucher
3 A
Akkukapazität
4 x 12 V / 24 Ah (max. 4 x 12 V / 24 Ah)
Notstromversorgung
V DC
Kontaktbelastung Relais
Wirkungsgrad
%
Kühlung
Umgebungstemperatur
-5 °C ... 45 °C
Lagertemperatur
-10 °C ... 50 °C
Rel. Luftfeuchte
< 95 % (ohne Betauung)
Schutzart
IP 30
Gehäuse
ABS, 10% glasfaserverstärkt, V - 0
Farbe
grau, ähnlich Pantone 538
Gewicht
Gewicht
ca. 10,3 kg

Kabellänge
m
Abmessungen
B: 450 mm H: 640 mm T: 185 mm
Einbaumaß

Leistungserklärung
Zulassung

Zubehör

1

Zusätzliche Informationen

VESDA Ansaugrauchmelder

Lieferumfang

VARIODYN ONE ist eine IP-basierte Sprachalarmanlage, die sich durch außergewöhnliche Bedienbarkeit und Audioqualität auszeichnet, um die täglichen Betriebs- und Sicherheitsanforderungen von Gebäuden zu erfüllen. Sie gehört zur nächsten Generation der bewährten VARIODYN Produktlinie, die in einigen der größten und komplexesten Anlagen weltweit eingesetzt wird.
