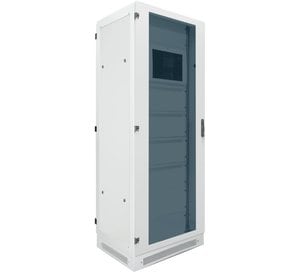

FlexES Control im Einbauschrank
Der industrie-typische Aufbau des Schrankbausystems bietet die Möglichkeit, die Brandmelderzentrale FlexES Control für alle vorstellbaren Anwendungen platzsparend zu konzipieren.
Bedingt durch die Vielzahl möglicher Aufbauten kann jedoch keine allgemeingültige Herstellerkonformität ausgeführt werden. Aus diesem Grund wurden insgesamt elf verschiedene Aufbauvarianten vordefiniert. Diese sind bereits vorgeprüft und müssen in dieser Form realisiert werden, um eine Herstellerkonformität gemäß Bauproduktenrichtlinie zu erfüllen.Werden die Komponenten durch einen Errichter selbstständig in einem Einbauschrank verbaut, muss dieser die Konformität erklären. Dazu erhält der Errichter von uns ein Zertifizierungsformular, welches ausgefüllt an den Betreiber ausgehändigt werden muss.Für die Bestellung eines Einbauschrankes - unabhängig davon, ob die Montage von ESSER oder durch den Errichter ausgeführt wird - muss die Bestellung über ein entsprechendes Formular erfolgen. Dieses steht Ihnen unter der Bezeichnung „Bestellformular FlexES“ im geschützten Kundenbereich unserer Internetseiten www.esser-systems.de als Download zur Verfügung oder wird Ihnen gerne durch unseren Vertrieb zugesendet. Bitte haben Sie Verständnis dafür, dass wir zwecks Einhaltung der Bauproduktenrichtlinie nur Aufträge für 19-Zoll Einbauschränke bearbeiten können, die zusammen mit dem ausgefüllten Bestellformular bei uns vorliegen.Folgende elf Aufbauvarianten können in dem zuvor beschriebenen Bestellformular ausgewählt werden. Sie können maximal zwei Brandmelderzentralen FlexES Control (mit/ohne Bedienteilfront), sechs Schwerlastschubladen und eine Service-Schublade pro Einbauschrank einbauen.
- Artikel-Nr.:
- VdS-Anerkennung:
Belüftetes F30 Brandschutz-Hängegehäuse
zur Aufnahme einer Brandmelderzentrale
IQ8Control C/M oder einer
FlexES control FX18.
Die Montage der BMZ mit max.5 Gehäusen
im Brandschutzgehäuse erfüllt die
Anforderungen der MLAR bzw.LAR nach DIN
4102 Teil 12, wenn die BMZ zur
Alarmierung im Schadensfall verwendet
wird. Zudem kann die BMZ in notwendigen
Flucht- und Rettungswegen montiert
werden, da das Gehäuse zur
Brandlastdämmung nach DIN 4102 Teil 11
zugelassen ist.
Kabelbündeleinführung durch Kabelschott
von oben und unten.
Montage der BMZ auf flexiblem
Tragschienensystem.
Türverschluß erfolgt durch Schwenkhebel
über eine Schubstange mit
2-Punkt-Verriegelung und
Blind-Profilhalbzylinder
Technische Daten
Farbe: lichtgrau, ähnlich RAL 7035
(Kanten dkl.Grau abgesetzt)
Gewicht ca.307kg
Schutzklasse II
Abmessungen (BxHxT)
648 x 2048 x 449 (außen)
504 x 1804 x 340 (innen)
Lieferung incl. zugelassenem
Montagematerial und Kabelschott
