Venturi-Lüftungskanalbausatz UG7

781463 | Venturi-Lüftungskanalbausatz UG7

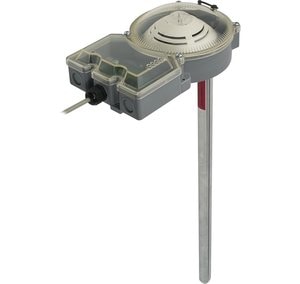

Lüftungskanalbausatz zum Einsatz des Lüftungskanalmelders IQ8Quad OTblue-LKM (802379) oder ES Detect OTblue-LKM (800379) in Verbindung mit den Venturirohren 781466, 781467 oder 781468. Der Bausatz wird auf den Außenseiten der Lüftungskanäle montiert. Das Venturirohr taucht in den Luftstrom des Lüftungskanals ein und führt strömungsabhängig die Luft aus dem Kanal durch die Detektionskammer des Melders anschließend zurück in den Kanal. Während des Betriebs sind der Melder und die Alarm-LED sichtbar, so dass ggf. eine externe Melderparallelanzeige (MPA) entfallen kann. Zur Wartung ist ein Öffnen des Gehäuses nicht erforderlich. Die Prüfung des Melders erfolgt einfach und zeitsparend über die separate Öffnung in der Gehäusefront.
Artikel-Nr.:
781463
VdS-Anerkennung:
G 207128

Leistungsmerkmale

  • Einrohr-Luftmesssystem nach dem Venturiprinzip
  • Optimierte Nutzung der Luftstromgeschwindigkeit durch neue Bauform der Venturirohre
  • Integrierte Wartungsöffnung in der Frontscheibe zur Testauslösung des Lüftungskanalmelders
  • Geeignet für Lüftungskanalbreiten von 0,6 bis zu 2,8 m
  • Integrierte Luftstromanzeige
  • Montage auf runden und isolierten Lüftungskanälen mit Montagesatz 781469

Technische Daten

Betriebsspannung

Betriebsspannung
V DC
Betriebsspannung
Ruhestrom @ 9 V DC
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
Ruhestrom @ 24 V DC
Ruhestrom @ BMZAkku
Ruhestrom @ BMZAkku

Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC

Alarmstrom @ 9 V DC
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
Einschaltstrom @ 24 V DC
Einschaltstrom
Stromaufnahme bei Störung
Leistungsaufnahme
Strom für ext. Verbraucher
A
Akkukapazität
Kontaktbelastung
Kontaktbelastung Relais
Empfindlichkeit
Schallpegel
Schallpegel @ 24 V DC
Anzeige
Blitzfrequenz
Hz
Blitzenergie
Reichweite
Anschlussklemmen
Maximale Rohrlängen
Überwachungsfläche
Überwachungshöhe
Einstellwinkel
Luftgeschwindigkeit
Temperaturbereich
Anwendungstemperatur
Ansprechtemperatur
Umgebungstemperatur
0 °C ... 38 °C
Lagertemperatur
-30 °C ... 75 °C
Wellenlänge
nm
Anschluss
Ansaugluft-Temperatur
Rel. Luftfeuchte
Ex-Kategorie
Ex-Schutz
Schallpegel @ 24 V DC Nachtext
Schutzart
IP 54

Gehäuse
ABS-Kunststoff
Typ
Material

Farbe
grau (Deckel transparent)
Gewicht
ca. 650 g (ohne Sockel, Melder, Rohr))
Gewicht

Kabellänge
m
Sensorlänge
m
Rückseitige Bodenplatte
mm
Melderspezifikation
Baumusterprüfbescheinigung
Spezifikation
EN 54-27

Abmessungen
B: 165 mm H: 279 mm T: 83 mm


Leistungserklärung

Zubehör

781464 Ersatzfilter für UG7 (Art. Nr. 781463) 781465 Wetterschutzgehäuse 781466 Venturi-Rohr 0,6 m für UG7 781467 Venturi-Rohr 1,5 m für UG7 781468 Venturi-Rohr 2,8 m für UG7 781469 Montagesatz für UG7 (Art. Nr. 781463) 781470 Kabelverschraubung M20, Inhalt 5 Stk.

Zusätzliche Informationen

Geeignet zur Überwachung von Lüftungskanälen mit einem Mindestdurchmesser von 100mm.

Lieferumfang

Inklusive 2 x Kabelverschraubung M20, 1 x Rohrendkappe, Befestigungsschrauben

Produktdatenblatt

Version: 05.2019

Sprache:
Deutsch
Format:
pdf
