Wärmemelder LWM-PACC

762291 | Wärmemelder LWM-PACC

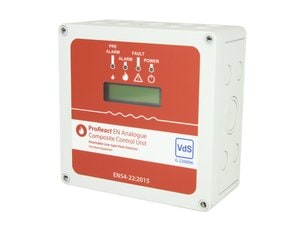

Der rücksetzbare linienförmige Wärmemelder LWM-PACC verfügt über getrennte Relaisausgänge für Vor- und Feueralarm sowie Systemstörung zur Auslösung von Meldergruppen auf einem Alarmierungskoppler 808623.40. Durch den differenzierten Umgebungs-Temperaturausgleich wird das Fenster der eingestellten Alarmtemperatur ausgeglichen und die Alarmtemperatur-Genauigkeit bewahrt. Das System ist rücksetzbar nach einem Überhitzungs- bzw. Brandzustand, falls die überwachende Sensorleitung nicht Temperaturen über der maximalen wiederherstellbaren Temperatur ausgesetzt, oder mechanisch geschädigt wurde. Die Überwachung der Sensorleitung erfolgt über das Abschlussmodul PACC Art.Nr. 762292 ( nicht im Lieferumfang enthalten), in dem Referenz-Messwiderstände für die Leitungsüberwachung integriert sind.

Artikel-Nr.:
762291
VdS-Anerkennung:
G 220006

Leistungsmerkmale

  • Displayanzeige für Systemzustände und Messwerte
  • Sammelanzeigen für Alarm, Störung, Voralarm und Betrieb
  • Systemparametrierung und Instandhaltung über Laptop
  • Sensorlänge 30,5 m bis 500 m
  • Relaiskontakte für Alarm und Voralarm
  • Optokopplerausgang für Störung
  • Separater Reseteingang zum Rücksetzen 5-28V DC mind. 3 Sekunden
  • Einsatz als Klasse A1/A2/B linienförmiger Wärmemelder
  • Zulassung nach EN54-22/2015
  • Thermodifferential-Aktivierung
Hinweis: Für die Klasse A1I/A2I löst die Steuereinheit ebenfalls einen Alarm für die 54°C und 64°C Alarmeinstellungen aus, falls die Temperatur von circa 2 % des Sensorkabels um mehr als 15 °C pro Minute für länger als 3 Minuten ansteigt. Dies wird als Differentialalarm angezeigt.

Technische Daten

Betriebsspannung
20 ... 30 V DC
Contact Ausgänge
Contact Current
Sensoren pro Hub
Sensoren pro Controller
Hubs pro Controller
Angesaugte Lufttemperatur
Länge der Abzweigleitung
Lineare Rohrlänge
Ansaugöffnungen
Betriebstemperatur
Anzahl der Relaisausgänge
Ausgangsspannung
Nennfrequenz
Hz
Nennspannung

Betriebsspannung
V DC
Betriebsspannung
Spannungsversorgung
Ruhestrom
ca. 31 mA bei 20 V DC bis 20 mA bei 30 V DC (ohne LCD-Hintergrundbeleuchtung)
Ruhestrom @ 9 V DC
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
Ruhestrom @ 24 V DC
Ruhestrom @ 28 V DC
Ruhestrom @ BMZAkku
Ruhestrom @ BMZAkku

Stromaufnahme
61 mA bei 20 V DC bis 39 mA bei 30 V DC (ohne LCD-Hintergrundbeleuchtung und Alarm)
Alarmstrom @ 28 V DC
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Stromaufnahme
85 mA bei 20 V DC bis 59 mA bei 30 V DC (mit LCD-Hintergrundbeleuchtung und Alarm)
Leistungaufnahme @ 5 V DC
Leistungaufnahme @ 12 V DC
Leistungaufnahme @ 24 V DC
Alarmstrom @ 9 V DC
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
Einschaltstrom @ 24 V DC
Einschaltstrom
Stromaufnahme bei Störung
Ausgangsstrom
A
Leistungsaufnahme
Strom für ext. Verbraucher
A
Akkukapazität
Kontaktbelastung
Störung NC-Optokopplerausgang 35V DC/80mA
Kontaktbelastung Relais
Alarm & Voralarm 2A/30V DC; 0,25A bei 250V AC
Empfindlichkeit
Schallpegel
Schallpegel @ 24 V DC
Anzeige
Blitzfrequenz
Hz
Blitzenergie
Reichweite
Anschlussklemmen
Maximale Rohrlängen
Überwachungsfläche
Überwachungshöhe
Einstellwinkel
Unempfindlichkeit gegenüber Gebäudebewegungen
Luftgeschwindigkeit
Anwendungstemperatur
Ansprechtemperatur
Umgebungstemperatur
-20 °C ... 50 °C
Lagertemperatur
Wellenlänge
nm
Anschluss
Ansaugluft-Temperatur
Rel. Luftfeuchte
< 95 % (ohne Betauung)
Rel. Luftfeuchte
Ex-Kategorie
Ex-Schutz
Schutzart
IP 65 (IK 08)

Gehäuse
Polycarbonat
Typ
Material

Farbe
Gewicht
Gewicht
ca. 0,86 kg

Luftfeuchtigkeit
Kabellänge
m
Sensorlänge
500 m
Rückseitige Bodenplatte
mm
Melderspezifikation
Baumusterprüfbescheinigung
Spezifikation

Abmessungen
B: 182 mm H: 180 mm T: 90 mm
Einbaumaß

Leistungserklärung
Zulassung

Zusätzliche Informationen

Die Anschaltung des linienförmigen Wärmemelders erfolgt über einen esserbus-Koppler 808623.40.

Das Abschlußmodul PACC 762292 ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

Auslösetemperatur nach EN54-22/2015:

Class A1 I/A2I nominale Alarmtemp. 66 °C; Class BI nominale Alarmtemp. 80°C

Anwendungstemperatur nach EN54-22/2015:

Class A1 I/A2I typ. Anwendungstemp. 25°C; Class BI typ. Anwendungstemp. 40°C

Downloads

Produktdatenblatt
Ausschreibungstext

Produktdatenblatt

Version: 03.2024

Sprache:
Deutsch
Format:
pdf
