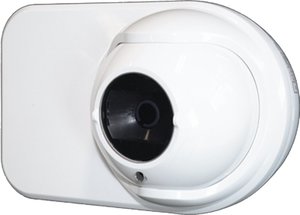

IP66-Gehäuse für OSID Bildsensor (Imager)

OSID-EHI | IP66-Gehäuse für OSID Bildsensor (Imager)

Der OSID Lineare Rauchmelder verwendet einen hoch entwickelten auf Pixelebene basierenden mathematischen Auswertealgorithmus, um die infrarote (IR) und ultraviolette (UV) Strahlung zwischen zwei oder mehreren Meldern auf Rauchpartikel auszuwerten. Für die Partikelerfassung nutzt das System zwei Wellenlängen, damit mögliche Partikelgrößen erkannt und unterschieden werden können. Während es bei den kürzeren UV-Wellen sowohl bei kleinen als auch großen Partikeln zu einer starken Wechselwirkung kommt, werden die längeren IR-Wellen nur von größeren Partikeln beeinflusst. Durch die algorithmische Auswertung der Dämpfung beider Wellenlängen, ist der Melder in Lage, vorhandene Störgrößen wie Staubpartikel, Gebäudebewegungen oder eindringende Festkörper weitestgehend als mögliche Alarm- oder Störgrößen zu unterdrücken.3D volumetrische Abdeckung

Empfänger mit einem Sichtwinkel von 80° haben einen Bildgebungs-Chip, der es ermöglicht bis zu sieben Sender pro Empfänger einzusetzen. Anders als bei herkömmlichen Linearmeldern, wo jeder Empfänger verdrahtet werden muss, ist hier nur die Verdrahtung des Empfängers notwendig.

Da die verschiedenen Sender problemlos an Hindernisse entlang der Wände angepasst und in unterschiedlicher Höhe angeordnet werden können, wird eine optimale Abdeckung erzielt. Die Strahlenlänge der 80-Grad-Imager reicht von 8 bis 150 m. Die sowohl horizontalen als auch vertikalen großen Sichtwinkel der Empfänger ermöglichen eine dreidimensionale Bereichsabdeckung.

Des Weiteren sorgt eine optische Filterung, eine Hochgeschwindigkeits-Bilderfassung sowie intelligente Softwarealgorithmen dafür, dass der Melder Bilder verarbeitet und somit letztendlich ein nach heutigem Stand der Technik maximal mögliches Maß an Stabilität und Empfindlichkeit, bei gleichzeitig größerer Unempfindlichkeit gegenüber extremen Beleuchtungsschwankungen bietet.Der OSID Melder (Empfänger) verfügt über einen internen Ereignisspeicher für bis zu 10.00 Ereignissen für mögliche Alarm- und Störungsanalysen. Beheizbare Linse mit einer Stromaufnahme von 24 V DV/16 mA (400 mW).

Die Anbindung an die esserbus®-Ringleitung wird über den esserbus®-Koppler in gewohnter Weise vorgenommen. Auch das Rücksetzen lässt sich über diesen esserbus®-Koppler einfach realisieren, indem mit der Programmier- und Servicesoftware tools 8000 die Relais auf dem Koppler als Resetrelais programmiert werden und die Resetzeit individuell eingestellt werden kann.Reichweitenübersicht:

Lichtquelle: OSID-Standard Lichtquelle

Reichweite (max. 1 Lichtquelle):

OSI-10 Empfänger 7°, Reichweite 30 … 200 m

OSI-90 Empfänger 80°, Reichweite 6 … 34 m, 12 ... 68 m mit Hochleistungslichtquelle

Reichweiten (max. 7 Lichtquellen):

OSI-10 Empfänger 7°, nicht kompatibel

OSI-90 Empfänger 80°, Reichweite 12 … 68 m

Artikel-Nr.:
OSID-EHI

Leistungsmerkmale

  • Einfache und schnelle Installation -> geringe Installationskosten
  • Hohe Toleranz gegenüber Erschütterungen, Gebäudebewegungen und starkem Luftstrom
  • Zuverlässige Unterscheidung zwischen echtem Rauch und anderen Störeinflüssen wie Staub, Dampf, Vögel und Insekten u.v.m.
  • Hohe Temperaturunterschiede kein Problem
  • Geringe Falschalarmrate
  • Einfach DIP-Schalterkonfiguration
  • Begrenzte Wartungsanforderungen
  • Konfigurierbare Alarmgrenzwerte
  • Verdrahtete als auch batteriebetriebene Sender/ Emitter erhältlich
  • 3D Abdeckung
  • Verschmutzungsüberwachung
  • 2° Gebäudebewegung zulässig

Technische Daten

Allgemeine technische Daten:
Leistungserklärung
Nennspannung
V AC
Nennfrequenz
Nennstrom
Ausgangsstrom
Akkukapazität
Betriebsspannung

Betriebsspannung
V DC
Betriebsspannung
Ruhestrom
Lichtquelle
Leuchtfarbe

Ruhestrom @ 9 V DC
μA
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
μA
Ruhestrom @ 24 V DC
Ruhestrom @ BMZAkku
Ruhestrom @ BMZAkku
Ruhestrom
μA
Stromaufnahme
Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Einschaltstrom
mA
Stromaufnahme bei Störung
mA
Stromaufnahme Testbetrieb
mA
Alarmstrom
Alarmstrom
Alarmstrom @ 9 V DC
mA
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
mA
Alarmstrom @ 24 V DC
Alarmstrom ohne Kommunikation
mA
Leistungsaufnahme
Strom für ext. Verbraucher
A
Prüfkapazität
Akkuladung
Ansprechschwelle Wärmemelder
Lastfaktor
Kontaktbelastung Relais
Kontaktbelastung
Schallpegel
dB
Schallpegel @ 12 V DC
Schallpegel @ 24 V DC
Schallpegel
Melderanzahl/Gruppe
Beschaltung
Anzeige
Betriebsanzeige
Alarmanzeige
Störungsanzeige
Blitzfrequenz
Blitzenergie
Blitzfarbe
Lichtstärke


Blitzleuchte
Reichweite
Anschlussklemmen
CO-Voralarm
ppm
CO-Alarm
ppm
Überwachungsfläche
Überwachungshöhe
Luftgeschwindigkeit
Empfindlichkeit
Anwendungstemperatur
Umgebungstemperatur
-25 °C ... 60 °C
Lagertemperatur
Rel. Luftfeuchte
Rel. Luftfeuchte
Schutzart
IP 66 , IK 07

Schutzklasse
Ex-Schutz
Kategorie
Gehäuse
Material
ABS

Montage
Signalisierungsbereich
Montagehöhe Wand
Raumbreite
Kategorie Decke
Montagehöhe Decke
Raumdurchmesser
Farbe

Gewicht
Gewicht
Optisches Signalbild
Lebensdauer optisch
Drehfrequenz
Abmessungen
Inhalt
Kabellänge
m
Sensorlänge
m
Melderspezifikation
DIBt-Zulassung
Spezifikation

Kabeldurchmesser
mm
Kabeleinführung
Maximale Rohrlängen
Abmessungen
B: 241 mm H: 194 mm T: 127 mm
Einbaumaß
Länge
Leistungserklärung
Konformität

Downloads

Produktdatenblatt
Ausschreibungstext

Produktdatenblatt

Version: 03.2024

Sprache:
Deutsch
Format:
pdf
