Fireray ONE, 1 Reflektor

761416 | Fireray ONE, 1 Reflektor

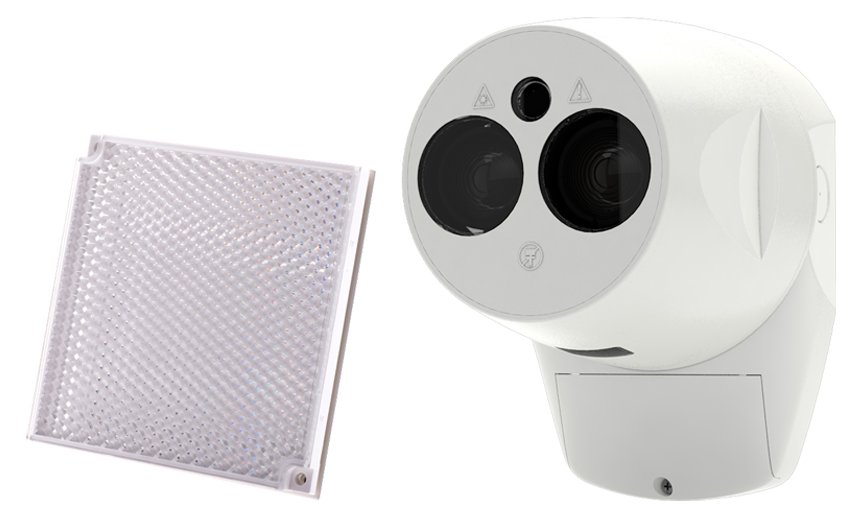

Der selbstausrichtende linienförmige Rauchmelder Fireray ONE besteht aus der Meldereinheit und einen Reflektor. Die Aufschaltung auf die Ringleitung und das Rücksetzen erfolgen über den esserbus-Koppler (Art.-Nr. 808623.40).

Die Meldereinheit enthält den Infrarot-Sender und -Empfänger und arbeitet bei der Nutzung des Prismen-Reflektors auf eine Reichweite von 5 bis 50 m.

Der Fireray ONE wird mindestens 0,3 m unterhalb der Decke montiert und sein Reflektor mit gleichem Deckenabstand gegenüber.

Über die in der Meldereinheit integrierte Bedienungsoberfläche, wird ein sichtbare Laser auf den Prismen-Reflektor ausgerichtet, und richtet sich auf Knopfdruck der linienförmige Rauchmelder selbst aus. Alles kann von einer Person allein ohne besondere Werkzeuge ausgeführt werden.

Integrierte Light Cancellation Technology™ beugt Fehlalarme, die durch Sonnenlicht und künstliche Lichtquellen erzeugt werden können, vor.

Building Movement Tracking™ sorgt für eine kontinuierliche Ausrichtung, wenn das Gebäude sich auf Grund von Temperaturveränderungen bewegt oder verzieht.

Artikel-Nr.:
761416
VdS-Anerkennung:
G 218070

Leistungsmerkmale

  • Reichweite 5 bis 50 m
  • Erfühlt die Norm EN54-12
  • Anschaltung und Rücksetzen über esserbus-Koppler 808623.40
  • Integrierter sichtbarer Laser und automatische Ausrichtung für ultimativen Ausrichtungskomfort
  • Integrierte Benutzeroberfläche
  • Vermeidung von Fehlalarmen durch Light Cancellation Technology™, die Sonnenlicht und künstliche Lichtquellen kompensiert
  • Building Movement Tracking™ hält die Ausrichtung kontinuierlich aufrecht, wenn sich Gebäude aufgrund von Temperaturschwankungen setzen oder biegen
  • Verschmutzungskompensation zur Korrektur der allmählichen Staubablagerung auf der Optik
  • Schnelle und einfache Reinigung der Detektoren ohne Beeinträchtigung der Ausrichtung

Technische Daten

Betriebsspannung
14 ... 36 V DC
Angesaugte Lufttemperatur
Länge der Abzweigleitung
Lineare Rohrlänge
Ansaugöffnungen
Betriebstemperatur
Anzahl der Relaisausgänge
Ausgangsspannung
Nennfrequenz
Hz
Nennspannung

Betriebsspannung
V DC
Betriebsspannung
Spannungsversorgung
Ruhestrom
Ruhestrom @ 9 V DC
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
Ruhestrom @ 24 V DC
Ruhestrom @ 28 V DC
Ruhestrom @ BMZAkku
Ruhestrom @ BMZAkku

Stromaufnahme
5 mA (33 mA bei Ausrichtungsmodi)
Alarmstrom @ 28 V DC
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Stromaufnahme
Leistungaufnahme @ 5 V DC
Leistungaufnahme @ 12 V DC
Leistungaufnahme @ 24 V DC
Alarmstrom @ 9 V DC
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
Einschaltstrom @ 24 V DC
Einschaltstrom
Stromaufnahme bei Störung
Ausgangsstrom
A
Leistungsaufnahme
Strom für ext. Verbraucher
A
Akkukapazität
Kontaktbelastung
Kontaktbelastung Relais
Empfindlichkeit
Schallpegel
Schallpegel @ 24 V DC
Anzeige
Blitzfrequenz
Hz
Blitzenergie
Reichweite
5 … 50 m
Anschlussklemmen
Maximale Rohrlängen
Überwachungsfläche
Überwachungshöhe
Einstellwinkel
Unempfindlichkeit gegenüber Gebäudebewegungen
Luftgeschwindigkeit
Anwendungstemperatur
Ansprechtemperatur
Umgebungstemperatur
-20 °C ... 55 °C
Lagertemperatur
-40 °C ... 80 °C
Wellenlänge
nm
Anschluss
Ansaugluft-Temperatur
Rel. Luftfeuchte
Rel. Luftfeuchte
< 93 % (ohne Betauung)
Ex-Kategorie
Ex-Schutz
Schutzart
IP 55

Gehäuse
Typ
Material

Farbe
Gewicht
Gewicht
ca. 0,7 kg (Melder), ca. 0,1 kg (4 Prismen)

Luftfeuchtigkeit
Kabellänge
m
Sensorlänge
m
Rückseitige Bodenplatte
mm
Melderspezifikation
EN54-12
Baumusterprüfbescheinigung
Spezifikation

Abmessungen
B: 130 mm H: 181 mm T: 134 mm (Melder)

B: 100 mm H: 100 mm T: 9 mm (Prisma)

Leistungserklärung
Zulassung

Zubehör

761419 Fireray ONE, Schutzkorb

761420 Fireray ONE, Heizung

Zusätzliche Informationen

Das Gerät erfordert eine Separate Spannungsversorgung.

Wir weisen darauf hin, dass die Vorgängerprodukte 761315 und 761416 einen größeren Spannungsbereich hatten, als die Fireray ONE Ersatzprodukte, die ab 14V DC zu arbeiten beginnen. Wenn ein Fireray ONE linienförmiger Rauchmelder an ein Brandmeldesystem mit 12 V DC angeschlossen werden soll, muss ein Spannungswandler (781335) und eventuell ein Kupplungsgehäuse (788600) eingeplant werden, um sicherzustellen, dass die Fireray ONE Einheit mit Strom aus der 12V Brandmeldeanlage versorgt wird.

Diese Komponenten müssen auch für Standorte berücksichtigt werden, die ein 12-V-Brandmeldesystem verwenden, bei dem ein vorhandenes 761315 oder 761316 durch ein Fireray ONE-Gerät ersetzt werden muss.

Lieferumfang

1x Meldeeinheit

1x Prisma

Produktdatenblatt

Version: 06.2023
