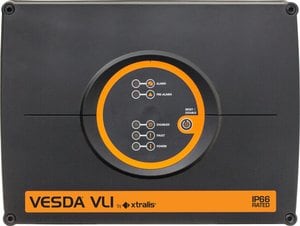

Ansaugrauchmelder VESDA Laser Industrial (VLI)-880

VLI-880 | Ansaugrauchmelder VESDA Laser Industrial (VLI)-880

Ansaugrauchmelder mit hoher Empfindlichkeit für den industriellen Bereich. Modular aufgebaut, alle Komponenten austauschbar, antistatisches Gehäuse Schutzart IP 66. Überwachtes, intelligentes Filtersystem zum Schutz aller Detektorkomponenten. ESD geschützte Elektronik. Ohne Display, jedoch mit 5 stark leuchtenden Alarm- und Betriebsanzeige (LEDs). Besonders geeignet für industrielle Bereiche mit schwierigen und / oder stark verschmutzten Umgebungsbedingungen oder mit besonderen baulichen Gegebenheiten, in denen Rauchmelder nicht oder nur beschränkt eingesetzt werden können. Sehr gut geeignet zur Hallen-, Raum- und Einrichtungsüberwachung, z.B. von Produktionshallen und -linien, Lagerräumen, Schalt- und Computerschränken etc. 5 potentialfreie Relaiskontakte signalisieren den Zustand des Melders.

Artikel-Nr.:
VLI-880
VdS-Anerkennung:
G 212155

Leistungsmerkmale

  • Bis zu 1600 m² Erfassungsbereich
  • Bis zu 4 Ansaugrohre
  • Gesamtleitungslänge bis 360 m
  • Absolut, zuverlässige Raucherkennung
  • Patentierter, intelligenter Filter
  • Flusensieb hält Faserpartikel zurück
  • Probenteilung (Trägheitsabscheider)
  • Sekundärer Filter
  • Reinluftbarriere zum Schutz der Melderoptik
  • Referenzmesstechnologie
  • AutoLearn™ für Rauch- und Strömungsgrenzen
  • Clean Air Zero™
  • Luftpfad-Überwachung
  • Fünf (5) Relais (Hauptalarm, Störung und 3 konfigurierbare)
  • Relais als speichernd oder nicht speichernd konfigurierbar
  • Erweiterbare GPI und Relais
  • Ultraschall-Luftdurchsatzmesser
  • Unterstützt Xtralis VSC, Xtralis VSM4 und ASPIRE Software
  • IP 66-Gehäuse
  • Einfache Montage mittels Stahlhalterung
  • Modulare, vor Ort austauschbare Komponenten für einfache Wartung
  • USB-oder LAN-Anschluss für Konfiguration vor Ort
  • Außengehäuse mit gummierter Oberfläche
  • Registrierungen/Zulassungen: UL, ULC, FM, CE, VdS, LPCB, NF, SIL 2 wie in IEC 61508
  • Ereignisspeicher bis zu 18.000 Ereignisse
Zugelassen für die Anforderungen der EN 54-20 der Klassen A, B und C mit folgenden Daten:
  • max. 24 Ansaugöffnungen für die Klasse A
  • max. 28 Ansaugöffnungen für die Klasse B
  • max. 60 Ansaugöffnungen für die Klasse C

Technische Daten

Betriebsspannung
18 ... 30 V DC
Contact Ausgänge
Contact Current
Sensoren pro Hub
Sensoren pro Controller
Hubs pro Controller
Angesaugte Lufttemperatur
Länge der Abzweigleitung
Lineare Rohrlänge
Ansaugöffnungen
Betriebstemperatur
Anzahl der Relaisausgänge
Ausgangsspannung
Nennfrequenz
Hz
Nennspannung

Betriebsspannung
V DC
Betriebsspannung
Spannungsversorgung
Ruhestrom
Ruhestrom @ 9 V DC
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
Ruhestrom @ 24 V DC
ca. 415 mA
Ruhestrom @ 28 V DC
Ruhestrom @ BMZAkku
Ruhestrom @ BMZAkku

Stromaufnahme
Alarmstrom @ 28 V DC
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Stromaufnahme
Leistungaufnahme @ 5 V DC
Leistungaufnahme @ 12 V DC
Leistungaufnahme @ 24 V DC
Alarmstrom @ 9 V DC
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
ca. 440 mA
Einschaltstrom @ 24 V DC
Einschaltstrom
Stromaufnahme bei Störung
Ausgangsstrom
A
Leistungsaufnahme
Strom für ext. Verbraucher
A
Akkukapazität
Kontaktbelastung
Kontaktbelastung Relais
2 A @ 30 V DC NO/NC
Empfindlichkeit
0.005% - 20% obs/m
Schallpegel
Schallpegel @ 24 V DC
Anzeige
Blitzfrequenz
Hz
Blitzenergie
Reichweite
Anschlussklemmen
0.2 ... 2.5 mm²
Maximale Rohrlängen
360 m Gesamtrohrlänge, 120 m Einzelrohr
Überwachungsfläche
1600 m² max. in DE
Überwachungshöhe
Einstellwinkel
Unempfindlichkeit gegenüber Gebäudebewegungen
Luftgeschwindigkeit
Anwendungstemperatur
Ansprechtemperatur
Umgebungstemperatur
-10 °C ... 55 °C (getestet)
Lagertemperatur
Wellenlänge
nm
Anschluss
Ansaugluft-Temperatur
Rel. Luftfeuchte
Rel. Luftfeuchte
Ex-Kategorie
Ex-Schutz
Schutzart
IP 66

Gehäuse
Typ
Material

Farbe
Gehäuse: schwarz, Display: orange, ähnlich RAL 7035
Gewicht
Gewicht
ca. 6,035 kg

Luftfeuchtigkeit
Kabellänge
m
Sensorlänge
m
Rückseitige Bodenplatte
mm
Melderspezifikation
Baumusterprüfbescheinigung
Spezifikation
EN 54-20, Klasse A (24 Öffnungen / Infoalarm = 0.06% Ld/m), Klasse B (28 Öffnungen / Hauptalarm 1 = 0.15% Ld/m), Klasse C (60 Öffnungen / Hauptalamr 1 = 0.15% Ld/m)

Abmessungen
B: 426,5 mm H: 316,5 mm T: 180 mm
Einbaumaß

Leistungserklärung
Zulassung

Zubehör

VSP-030 Intelligenter VLI-Filter

VSP-031 Sekundärer VLI-Schaumstofffilter

VSP-032 VLI-Ansauglüfter

Zusätzliche Informationen

Zweistufiger, leicht auswechselbarer interner Filter

Kostengünstige Wartung

Abluftrückführung in den überwachten Bereich möglich

Direkter Schnittstellenanschluß (USB2) für PC

Integrierter Ethernet Anschluss mit TCP/IP und BACnet (ohne VESDAnet)

Produktdatenblatt

Version: 04.2024

Sprache:
Deutsch
Format:
pdf
