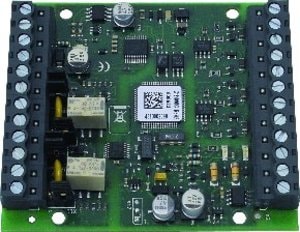

esserbus-Koppler für Sondermelder

808623.40 | esserbus-Koppler für Sondermelder
Zum Anschluss von Sondermeldern und zugehörigen Rücksetzfunktionen mit Auswertung von Voralarm, Störung und Alarm. Der Koppler kann an die unterschiedlichen Rücksetzverhalten der angeschlossenen Sondermelder angepasst werden. Die Ein- und Ausgänge des Kopplers können so miteinander verknüpft werden, dass das Einschalten bzw. Rücksetzen eines Meldeeingangs zur kurzzeitigen Aktivierung des Reset-Eingangs des Sondermelders führt. Um verschiedene Sondermelder zu unterstützen können die Eingänge des Kopplers mit einer Unterdrückungszeit bis zu 255 Sekunden bei Reset programmiert werden.
Artikel-Nr.:
808623.40

Leistungsmerkmale

  • 4 Meldergruppeneingänge
  • Konventionelle Anbindung von Sonder-Brandmeldern
  • Leitungsüberwachung gem. EN 54-13 möglich
  • Integrierter Linienisolator
  • 2 programmierbare Relaisausgänge zur Rücksetzung des Sondermelders mit flexiblen Rücksetzzeiten

Technische Daten

Nennspannung
V AC
Nennspannung
Betriebsspannung
10 ... 30 V DC
Externe Spannungsversorgung
Nennfrequenz
Nennstrom
A
Ruhestrom

Ruhestrom @ 12 V DC
ca. 12 mA
Ruhestrom @ 19 V DC
Alarmstrom @ 12 V DC
Alarmstrom
Stromaufnahme
max. 120 mA @12 V DC

Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Kontaktbelastung Relais
30 V DC/1 A
Melderanzahl/Gruppe
Betriebsanzeige
Alarmanzeige
Anschlussklemmen
Anwendungstemperatur
Umgebungstemperatur
-10 °C ... 50 °C
Lagertemperatur
Rel. Luftfeuchte
< 95 %
Rel. Luftfeuchte
Schutzart
IP 40 (im Gehäuse)

Gehäuse
Farbe
Gewicht
ca. 28 g
Gewicht

Abmessungen
B: 82 mm H: 72 mm T: 20 mm


Leistungserklärung
DoP-21057130701

Zubehör

781337 Spannungs-Konverter, erforderlich für 12 Volt Spannungsversorgung 808624 EOL-O Abschlusselement, zur normengerechten Überwachung der Spannungsversorgung

Zusätzliche Informationen

Der Koppler kann mit den oben genannten Eigenschaften nur an einer FlexES Zentrale betrieben werden. An Zentralen der Serie IQ8Control und Compact verhält der Busteilnehmer sich wie ein Alarmierungskoppler. Mindestvoraussetzungen: Tools 8000 ≥ V1.25R000 FlexES Control ≥ V4.07R000 (Container V1.06)
