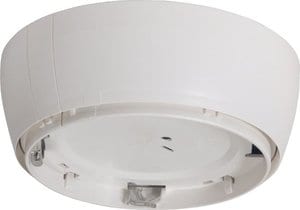

IQ8Wireless Funksockel

805593.10 | IQ8Wireless Funksockel

Auf den IQ8Wireless Funksockel wird der jeweilige Brandmelder aufgesetzt. Der Funksockel ermöglicht die Anbindung der IQ8Quad-Melder TM, TD, O, O2T und OTG über eine Funkstrecke an den esserbus®/esserbus®-PLus und integriert sie via Funkkoppler oder -gateway in das Brandmeldesystem. Es können maximal 32 Funksockel pro Funkkoppler bzw. 10 pro Funkgateway zugeordnet werden.

Artikel-Nr.:
805593.10
VdS-Anerkennung:
G 205112

Leistungsmerkmale

Funksockel geeignet für:

  • Thermomaximal-Melder (802171, 802177)
  • Thermodifferential-Melder (802271, 803271)
  • Optischer Rauchmelder (802371, 803371)
  • O²T Multisensor-Melder (802374, 803374)
  • OTG Multisensor-Melder (802473)


Funksockel Eigenschaften:

  • Einzelidentifizierung des Melders an der Zentrale
  • Regelmäßige Überprüfung des Melders auf Funktionalität
  • Alarm- und Betriebsanzeige am Melder
  • Alarm- und Störungsweiterleitung gemäß EN 54-2
  • Einfacher Meldertausch bzw. Batterietausch mit Hilfe des Melderentnahmewerkzeugs
  • Störungsmeldung bei Entfernung des montierten Funksockels und des eingesetzten Melders
  • Ständige Überwachung der Batteriespannung

Technische Daten

Betriebsspannung
Betriebsspannung
4 Batterien je 3,6 V
Spannungsversorgung
Ruhestrom

Ruhestrom @ 9 V DC
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
Alarmstrom @ 9 V DC
Alarmstrom @ 12 V DC
Stromaufnahme
ca. 50 µA
Stromaufnahme 2
mA
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Betriebszeit der Batterien
ca. 3 Jahre*
Leistungsaufnahme
Reichweite innen
max. 30 m
Reichweite außen
max. 300 m
Frequenzband 1
433 MHz mit 16 Kanälen
Frequenzband 2
868 MHz mit 7 Kanälen
Sendeleistung
10 mW
Empfindlichkeit
Übertragungsrate
19,2 Kbit/s
Akkukapazität
Kontaktbelastung
Kontaktbelastung Relais
Reichweite
Anwendungstemperatur
-5 °C ... 55 °C
Umgebungstemperatur (Ta)
Umgebungstemperatur
Lagertemperatur
-20 °C ... 70 °C (ohne Batterien)

15 °C ... 35 °C (mit Batterien)
Rel. Luftfeuchte
< 95 % (nicht kondensierend)
Ex-Schutz
Schutzart
IP 42
Gehäuse
Material
ABS-V0
Montage
Farbe
weiß, ähnlich RAL 9010

Gewicht
ca. 315 g (inkl. Batterien)
Gewicht

Kabellänge
m
Sensorlänge
m
Melderspezifikation
Warntongeberspezifikation
Baumusterprüfbescheinigung
DIBt-Zulassung
Spezifikation
EN 54-18:2005/-25:2008

Abmessungen
Ø: 135 mm H: 49 mm (inkl. Melder 88 mm)
Einbaumaß

Leistungserklärung
DoP-20622130701

Zubehör

805597 4 x 3,6-V-Lithium-Batterien (Ersatz)

Zusätzliche Informationen

Die zu verwendenden Batterien sind Bestandteil der Gerätezulassung gemäß EN 54 und werden durch den Hersteller spezifiziert. Mit den IQ8Wireless Funkkomponenten dürfen nur die zugelassenen Batterien mit der Art.-Nr. 805597 verwendet werden. Bei Verwendung anderer als durch uns spezifizierten Batterien verliert das Produkt seine Gerätezulassung (VdS – Zulassung) und darf beispielsweise in Deutschland in bauordnungsrechtlich geforderten Brandmeldeanlagen nicht verwendet werden.

*Die Betriebszeit der Batterien ist abhängig von dem eingesetzten Melder-Typ, der Anwendungstemperatur und weiteren Umgebungsbedingungen. Sie kann durch erhöhten Stromverbrauch der Funkteilnehmer im Alarmfall, bei Funkstörungen oder schlechter Funkstrecke sowie durch den Übergangswiderstand an den Kontakten ggf. erheblich eingeschränkt werden. Bitte beachten Sie die Hinweise zum Umgang mit Batterien in der Dokumentation „IQ8Wireless-Funkkoppler für Wandmontage“ (Art.-Nr. 798941.10).

Lieferumfang

Inkl. 4 x 3,6-V-Lithium-Batterien (Art.-Nr. 805597), Meldersockel Standard IQ8Quad 805590.
