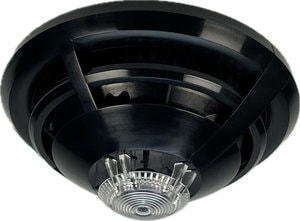

O2T/So Multisensormelder IQ8Quad, schwarz

802384.BLACK | O2T/So Multisensormelder IQ8Quad, schwarz

Zusätzlich zur Rauchdetektion mit dem bewährten O²T-Multisensorprinzip ist im Melder ein Warntongeber integriert.

Der Schallpegel ist in acht Stufen programmierbar.

Weitere Sonderfarben auf Anfrage erhältlich.

Artikel-Nr.:
802384.BLACK
VdS-Anerkennung:
G 205111

Leistungsmerkmale

  • Vollständig busversorgte Melder mit Signalgeber
  • esserbus®-PLus Funktionalität
  • Bis zu 48 Melder mit Signalgeber pro esserbus®-PLus
  • Leitungstrenner in jedem Melder integriert

Detektion:
  • Das bewährte O²T Multisensorprinzip für gleichmäßiges Ansprechverhalten bei höchster Täuschungsalarm-Sicherheit.

Warntongeber:
  • Keine externe Spannungsversorgung erforderlich
  • Keine zusätzliche Kurzadresse
  • Automatische Signalgebersynchronisation von mehreren IQ8Quad Meldern
  • Schallpegel bis 92 dB(A) bei 1m
  • Lautstärke über tools 8000 in 8 Stufen programmierbar
  • Mehrere Teilsignale sind zu einem Signal verknüpfbar
  • Signal- und Teilsignalwiederholungsraten programmierbar
  • 20 verschiedene Signaltöne, inkl. DIN-Ton

Technische Daten

Allgemeine technische Daten:
Leistungserklärung
Nennspannung
V AC
Nennfrequenz
Nennstrom
Ausgangsstrom
Akkukapazität
Betriebsspannung
8 ... 42 V DC

Betriebsspannung
V DC
Betriebsspannung
Ruhestrom
Lichtquelle
Leuchtfarbe

Ruhestrom @ 9 V DC
μA
Ruhestrom @ 12 V DC
Ruhestrom @ 19 V DC
80 μA
Ruhestrom @ 24 V DC
Ruhestrom @ BMZAkku
ca. 450 μA @ 42 V
Ruhestrom @ BMZAkku
Ruhestrom
μA
Stromaufnahme
Stromaufnahme
Stromaufnahme @ 12 V DC
Stromaufnahme @ 24 V DC
Einschaltstrom
mA
Stromaufnahme bei Störung
mA
Stromaufnahme Testbetrieb
mA
Alarmstrom
Alarmstrom
Alarmstrom @ 9 V DC
mA
Alarmstrom @ 12 V DC
Alarmstrom @ 24 V DC
mA
Alarmstrom @ 24 V DC
Alarmstrom ohne Kommunikation
mA
Leistungsaufnahme
Strom für ext. Verbraucher
A
Prüfkapazität
Akkuladung
Ansprechschwelle Wärmemelder
Lastfaktor
2
Kontaktbelastung Relais
Kontaktbelastung
Schallpegel
dB
Schallpegel @ 12 V DC
Schallpegel @ 24 V DC
Schallpegel
Melderanzahl/Gruppe
Beschaltung
Anzeige
Betriebsanzeige
Alarmanzeige
Störungsanzeige
Blitzfrequenz
Blitzenergie
Blitzfarbe
Lichtstärke


Blitzleuchte
Reichweite
Anschlussklemmen
CO-Voralarm
ppm
CO-Alarm
ppm
Überwachungsfläche
110 m²
Überwachungshöhe
12 m
Luftgeschwindigkeit
0 m/s ... 25,4 m/s
Empfindlichkeit
Anwendungstemperatur
-20 °C ... 65 °C
Umgebungstemperatur
Lagertemperatur
-25 °C ... 75 °C
Rel. Luftfeuchte
< 95 %
Rel. Luftfeuchte
Schutzart
IP43 (mit Sockel + Option)

Schutzklasse
Ex-Schutz
Kategorie
Gehäuse
Material
ABS

Montage
Signalisierungsbereich
Montagehöhe Wand
Raumbreite
Kategorie Decke
Montagehöhe Decke
Raumdurchmesser
Farbe
schwarz, ähnlich RAL 9005

Gewicht
ca. 145 g
Gewicht
Optisches Signalbild
Lebensdauer optisch
Drehfrequenz
Abmessungen
Inhalt
Kabellänge
m
Sensorlänge
m
Melderspezifikation
EN 54-7:2006/-5 B:2000/ -17:2005, CEA 4021
DIBt-Zulassung
Spezifikation
EN 54-3 akustischer Signalgeber

Kabeldurchmesser
mm
Kabeleinführung
Maximale Rohrlängen
Abmessungen
Ø: 117 mm H: 59 mm
Einbaumaß
Ø: 117 mm H: 67 mm (inkl. Sockel)
Länge
Leistungserklärung
DoP-20192130701
Konformität

Zusätzliche Informationen

Nicht für den Einsatz im Relaissockel 805591 verwendbar!
