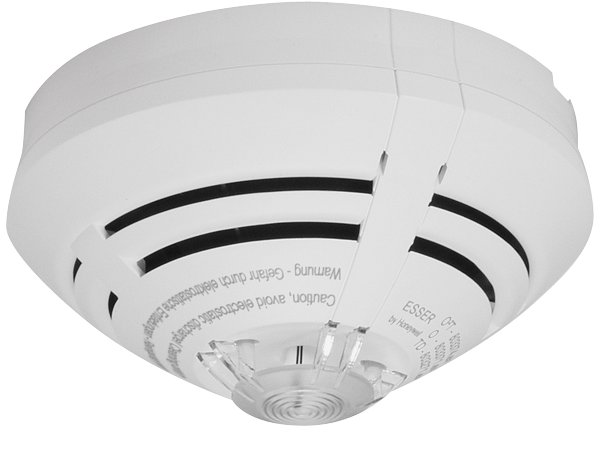

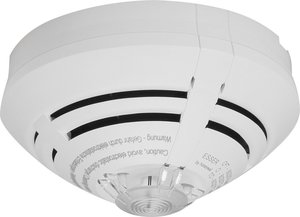

Serie IQ8Quad Ex (i)
Automatische Prozessanalogbrandmelder (PAM) mit höchster Zuverlässigkeit für Objekte mit mittlerer bis höchster Wertkonzentration.Leistungsmerkmale der Melderserie IQ8Quad:
- Optimal abgestimmt auf das System 8000, IQ8Control und FlexES Control
- Mit Multisensordetektoren für die Erkennung aller Brände selbst unter schwierigsten Betriebsbedingungen
- Melder mit und ohne Leitungstrenner
- Verdrahtung in Ring-/Stichleitungskombination
- Mit maximaler Melderanzahl für bis zu 3.500 m Kabellänge ( I-Y(St)Yn x 2 x 0,8 mm )
- Bis zu 127 Melder und Meldergruppen je Ringbusinstallation
- Freie Verdrahtung von Anzeige und Steuerelementen mit softwaremäßiger Funktionszuordnung
- Bis zu 32 Melder pro Meldergruppe
- Wahlweise automatische oder interaktive Melder-Adressvergabe
- Feste Adresszuordnung zum Melderort auch nach Melderaustausch oder Erweiterung
- Zentrale Lokalisierung von Drahtbruch und Kurzschluss im Melderleitungsnetz
- Melder-LED für Alarmanzeige und als Identifikationsanzeige im Service
- Anpassung an wechselnde Betriebszustände
- Separate grüne Betriebs-LED
- Einzelabschaltung eines Melders oder einer Meldergruppe
- Einzelabschaltung eines oder mehrerer Meldersensoren innerhalb eines Multisensormelders, manuell oder tageszeitabhängig schaltbar
- Kompensation der Änderung von Luftdruck, Feuchtigkeit, Gaskonzentration nach dem Doppelkammer-Messprinzip
- Elektronische Kompensation von Langzeiteinflüssen bei Verschmutzung oder Alterung
- Gleichmäßige Ansprechempfindlichkeit des Melders bei unterschiedlichen Brandarten der Multisensormelder
- Großer Abstand zwischen Signal- und Störungsgrößen durch spezielles Sensor- und Elektronikdesign zur Unterdrückung elektromagnetischer Einflüsse
- Hohe Täuschungsalarmsicherheit durch zeitliche Auswertung unterschiedlicher Sensorkriterien
- Ausgrenzung nicht brandtypischer Signalverläufe durch spezielle Filteralgorithmen
- Automatische Selbstüberwachung der Melderelektronik
- Aufrechterhaltung der Leitungsüberwachung im Kurzschlussfall durch Abtrennen eines Leitungssegments
- Automatische Selbstüberwachung der Sensoren auf Funktion und Zustand
- Kurzschluss- und Unterbrechungstoleranz
- Alarmentscheidung direkt im Melder und Weiterleitung der Alarme auch bei Ausfall sogenannter konzentrierter Verarbeitungsknoten
- Fail-safe-Schaltung bei Ausfall der Kommunikation
- Kennzeichnung der Thermomelder durch einen schwarzen Ring auf dem Lichtleitteller
- Kennzeichnung des Multisensor-Gasmelders durch einen goldenen Ring
- Betriebsstunden-, Alarm- und Störungszähler in jedem Melder
- Automatische, zyklische Leitungsnetzüberwachung
- Vollständige Zustandserkennung über die Zentrale möglich
- Mit Standard-Service-PC und über Feldbusinterface Betriebsdatenabfrage aller Melder eines Netzwerks auch ohne angeschlossene Brandmelderzentrale
- Standardsockel, Relaissockel und Funksockel
- Sockeladapter für Deckeneinbau
- Staubschutzkappen optional für Brandmelder und Meldersockel
- Bausatz für abgehängte Montage
- Artikel-Nr.:
- VdS-Anerkennung:
- G 212165
Technische Daten
- Daten gemäß ATEX:
- Max. Eingangsspannung (Ui)
- 21 V DC
- Max. Eingangsstrom (Ii)
- 252 mA
- Max. Ausgangsstrom (Io)
- 10 mA
- Max. innere Kapazität (Ci)
- 1 nF
- Umgebungstemperatur (Ta)
- -20 °C ... 70 °C
- Baumusterprüfbescheinigung
- TÜV 09 ATEX 554910
- Ex-Kategorie
- II 2G (mit Ex-Barriere Art.-Nr. 804744 bzw. 764744)
- Ex-Schutz
- Ex ib IIC T4 Gb
- Spezifikation
- Allgemeine technische Daten:
- Betriebsspannung
- 8 ... 42 V DC
- Betriebsspannung
- V DC
- Betriebsspannung
- Ruhestrom
- Ruhestrom @ 9 V DC
- μA
- Ruhestrom @ 12 V DC
- Ruhestrom @ 19 V DC
- 50 μA
- Ruhestrom
- μA
- Stromaufnahme
- Stromaufnahme
- Stromaufnahme @ 12 V DC
- Stromaufnahme @ 24 V DC
- Einschaltstrom
- mA
- Stromaufnahme bei Störung
- mA
- Stromaufnahme Testbetrieb
- mA
- Alarmstrom
- Alarmstrom
- Alarmstrom @ 9 V DC
- 18 mA
- Alarmstrom @ 12 V DC
- Alarmstrom @ 24 V DC
- mA
- Alarmstrom @ 24 V DC
- Alarmstrom ohne Kommunikation
- mA
- Leistungsaufnahme
- Prüfkapazität
- Lastfaktor
- Kontaktbelastung Relais
- Kontaktbelastung
- Melderanzahl/Gruppe
- Beschaltung
- Anzeige
- Betriebsanzeige
- Alarmanzeige
- Störungsanzeige
- Lichtstärke
- Blitzleuchte
- Reichweite
- Anschlussklemmen
- CO-Voralarm
- ppm
- CO-Alarm
- ppm
- Überwachungsfläche
- 110 m²
- Überwachungshöhe
- 12 m
- Luftgeschwindigkeit
- Anwendungstemperatur
- -20 °C ... 70 °C
- Umgebungstemperatur
- Lagertemperatur
- -25 °C ... 75 °C
- Rel. Luftfeuchte
- < 95 %
- Rel. Luftfeuchte
- Schutzart
- IP 40 mit Sockel, bis IP 43 mit Sockel + Option
- Gehäuse
- Material
- ABS
- Montage
- Signalisierungsbereich
- Montagehöhe Wand
- Kategorie
- Raumbreite
- Kategorie Decke
- Montagehöhe Decke
- Raumdurchmesser
- Montagehöhe
- m
- Farbe
- weiß, ähnlich RAL 9010
- Gewicht
- ca. 110 g
- Kabellänge
- m
- Sensorlänge
- m
- Rückseitige Bodenplatte
- mm
- Melderspezifikation
- EN 54-7:2006
- Warntongeberspezifikation
- DIBt-Zulassung
- Spezifikation
- Kabeldurchmesser
- mm
- Kabeleinführung
- Maximale Rohrlängen
- Abmessungen
- Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
- Einbaumaß
- Leistungserklärung
- DoP-20914130701
